ホームカメラアクセサリーワンケーブルユニット
商品詳細

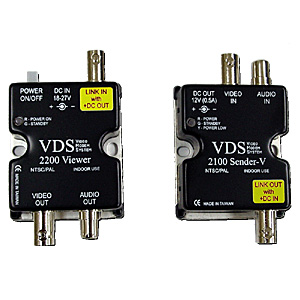

ワンケーブルユニット[VDS2100/2200]

販売価格: 23,100円(税込)
数量:
製品内容
送り側、受け側のセットです。
電源、音声信号、映像信号を1本の同軸ケーブルで送ることができます。
今まで面倒だったケーブルの配線が1本にまとまるのでケーブル配線が簡単にできます。

今まではカメラを設置する際にカメラの近くに電源が必要になり、電源工事が必要な場合がありましたが、 VDSユニットを使用することによってカメラの近くに電源がある必要がなくなります。

同軸ケーブルは3C-2Vで最大270m、5C-2Vで最大500mと長距離伸ばすことができます。

  ■付属品■

電源接続
コード
電源アダプター
取付金具
2個
取付ネジ
2本


■使用機器負荷電流別ケーブル最大延長距離早見表■

使用ケーブル
200mA
300mA
500mA
RG-6/U
500メートル
400メートル
250メートル
RG-59/U
300メートル
200メートル
130メートル
5C-2V
500メートル
500メートル
500メートル
3C-2V
270メートル
270メートル
240メートル
  ※負荷電流が500mA以上の機器は使用しないでください。
※負荷電流500mA以上の機器を接続して使用した場合、本製品及び本製品と接続関連にあった製品が故障しても(それが保証期間内であっても)弊社では一切の保証を負いかねます。
負荷電流500mA以上の製品と接続する場合は自己責任の上でご使用ください。

■製品仕様■

ビデオ入力
75Ω/1.0Vp-p
ビデオ出力
75Ω/1.0Vp-p
音声入力
10KΩ/1Vpp
音声出力
600Ω/1Vpp
DC電源入力
15V〜27V
DC電源出力
最大DC12V/500mA
動作保障温度
0〜45度
寸法
幅50×高さ19×奥行62mm
重量
115g

他の写真
(画像をクリックすると大きく見られます)
(画像をクリックすると大きく見られます)

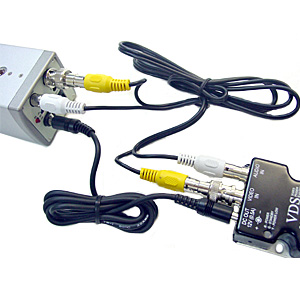

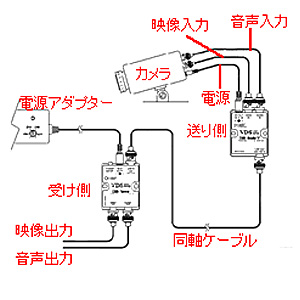

カメラの電源入力端子とVDSの電源出力端子を付属の電源接続コードで接続します。
カメラの映像出力/音声出力端子をVDSの映像入力/音声入力端子に市販のAVコード等を利用して接続します。
(画像をクリックすると大きく見られます)

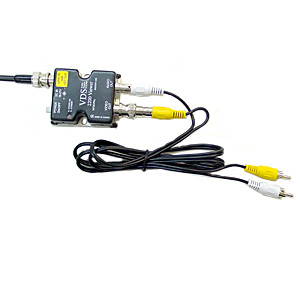

受け側の映像出力端子と音声出力端子を、テレビ等のモニターの映像入力端子と音声入力端子に市販のAVコード等を利用して接続します。
